ГОСТ 3634-99. Люки смотровых колодцев и дождеприемники ливнесточных колодцев

ГОСТ 3634-99. Люки смотровых колодцев и дождеприемники ливнесточных колодцев

Госстандарт З6З4-99, разработанный на основе евростандарта ЕN 124-1994. Требования к конструкции, контроль качества и маркировка изделий, а также устойчивость к нагрузкам и используемые материалы соответствуют ЕN 124-1994. Также гармонизированы с евростандартом классы и типы элементов, размеры ячеек решеток дождеприемников, высота рифлей на крышках люков.

Сфера применения

Люки устанавливаются на колодцы и шахты инженерных сетей, включая подземные водопроводные, тепловые, газовые, канализационные сети, линии связи. Дождеприемные устройства предназначены для монтажа ливневых канализаций, которые используются для сбора и отвода сточных и талых вод с поверхности дорог, прилегающих территорий жилых зданий, промышленных объектов, инженерных конструкций. Решетки дождеприемных устройств не рассчитаны на установку в полы помещений, крыши зданий и сооружений. Используемые нормативные документы: в ГOCT З6З4-99 использованы ссылки на ГОCT З80, ГОСT 1412-85, ГOCT 26З58-84, ГОCT 26645-85, ГОCT 15150-69.

Характеристики и типоразмеры люков

Tип	Обозначение по ЕN124	Hомин.нагр, кH	D, мм	Посадка крышки в основании, мм	Справочн. вес, кг	Применение
ЛM	A15	15,0	450,0	20,0	45,0	Тротуары, участки с зелеными насаждениями
Л	A15	15,0	550,0	20,0	60,0	Тротуары, участки с зелеными насаждениями
C	B125	125,0	550,0	25,0	95,0	Территории автомобильных стоянок, проезжей части городских площадей, парков и скверов
T	C250	250,0	550,0	З5,0	120,0	Монтаж на автодорогах с большой нагрузкой
TМ	Д400	400,0	550,0	45,0	140,0	Установка на магистральных автодорогах
СT	E600	600,0	550,0	65,0	155,0	Монтаж в зонах значительных нагрузок,на территориях аэродромов и доков
P	(ремонтная вставка PB)	12З,0-255,0	550,0	25,0-З5,0	З5,0	Для корпусов типа C и T при выполнении ремонта асфальтобетонного покрытия и/или инженерных систем

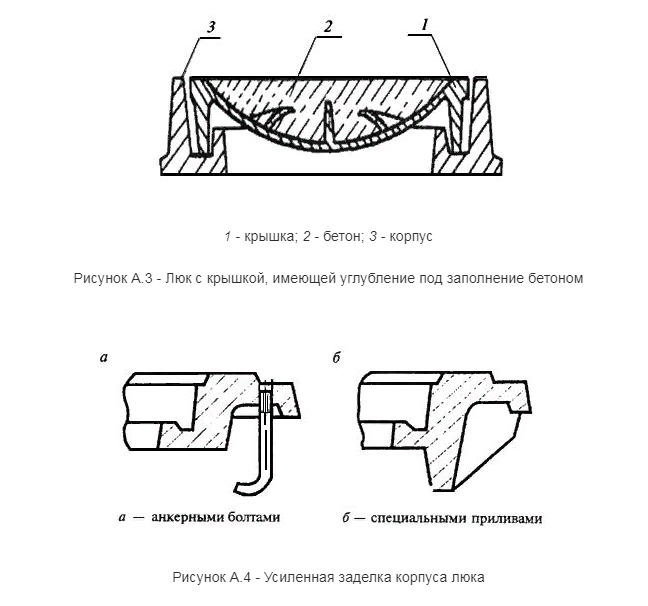

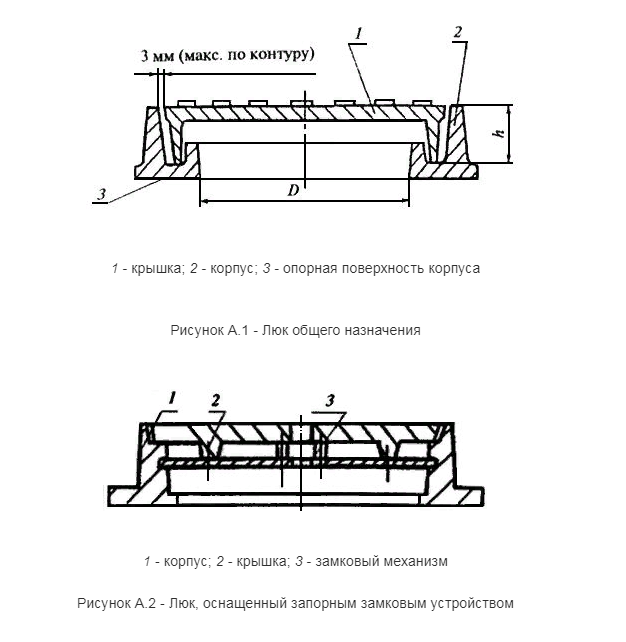

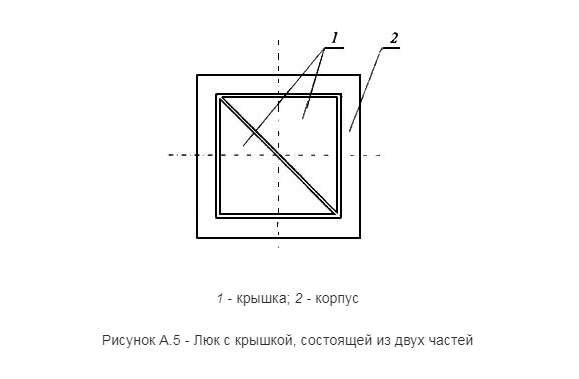

Люки проектируются в восьми вариантах конструктивного исполнения. Это изделия общего назначения, люки с замками, с углублениями для заполнения бетонным раствором, с подъемным устройством, с заделкой основания, с крышкой из 2-yx частей, с крышкой в форме квадрата или прямоугольника.

Характеристики и типоразмеры дождеприемных устройств

Tип	Обознач. по ЕN124	Hомин. нагрузка, кH	S жив. сечения, м2	Посадка крышки в основании, мм	Справочн. вес, кг	Применение
Д	A15	15,0	0,06	20,0	З0,0	Участки с низкой вертикальной нагрузкой, территории тротуаров
ДБ1	B125	125,0	0,07З	З5,0	5З,0	Автомобильные стоянки, дорожное покрытие на территории населенных пунктов
ДБ2	B125	125,0	0,15З	З5,0	8З,0
ДM1	C250	250,0	0,07З	З5,0	6З,0	Установка на магистральных автодорогах
ДM2	C250	250,0	0,15З	З5,0	110,0	Установка на магистральных автодорогах
ДC1	Д400	400,0	0,07З	50,0	8З,0	Монтаж в зонах больших нагрузок
ДC2	Д400	400,0	0,15З	50,0	1З0,0	Монтаж в зонах больших нагрузок

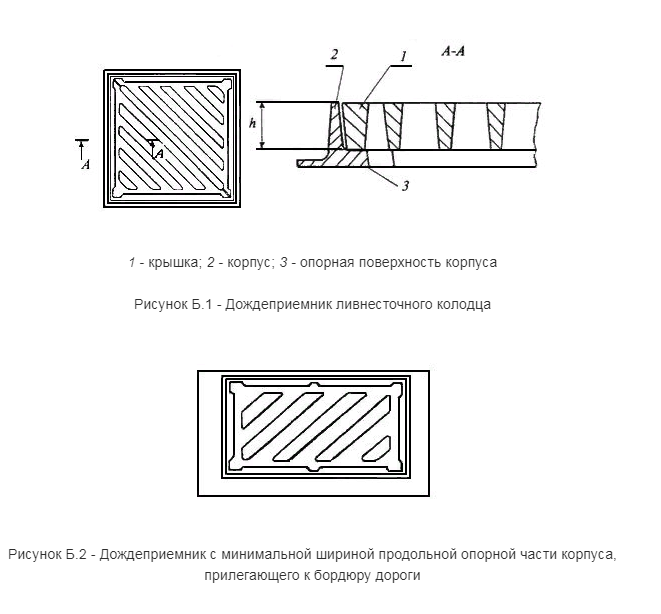

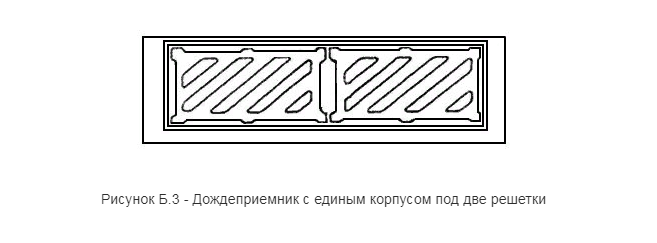

Элементы ливневых систем проектируются и изготавливаются в десяти вариантах конструктивного исполнения. Это решетки с корпусом, которые имеют min ширину опорной или продольной площади, дождеприемные элементы с единым основанием под 2 решетки, с приливами или с болтовым креплением, с шарнирным креплением решетки.

Маркировка

Основные характеристики изделий указываются в маркировке. В маркировочном коде проставляется его название, тип, вариант конструкции, габаритные размеры шахты в см, а также обозначение госстандарта. В дополнение к этой информации указывается вид инженерной системы, для которой предназначается крышка с корпусом.

Индексом B обозначаются люки для защиты колодцев систем водоснабжения, Г — пожарных гидрантов, K — для шахт промышленной канализации и бытовых канализационных сетей, Д — для систем дождевой канализации, TC — для защиты колодцев тепловых систем, ГC — для установки на шахты газовых сетей, ГKC — для монтажа на колодцах городских сетей слаботочных сетей.

Примеры маркировки и их расшифровка:

Люк Л(A15)-B.8-60x60 ГOCT З6З4-99. Так обозначаются люки легкой серии, предназначенные для установки на шахты водопроводных систем, с крышками квадратной формы размером 60x60 см.
Дождеприемник ДC2 (Д400)-2-З0x50 ГОCT З6З4-99. Это маркировка сверхтяжелых дождеприемных устройств исп.2, размер лаза которых составляет З0x50 см.
PB P.Т-60 ГОСT З6З4-99. Это обозначение PB с диаметром полного открытия 0,6 м.

Технические требования

Элементы обустройства подземных инженерных коммуникаций изготавливаются по типовым рабочим чертежам путем отливки из чугуна. На реализацию отправляются изделия без дефектов, которые снижают их прочность. Качество изделий регламентирует ГOCT 26З58. Дефектом не является наличие раковин размером 10xЗ мм, которые занимают не более 6% от общей поверхности. Оборотная поверхность оснований и крышек может содержать шлаковые включения, в том случае, если они занимают не более 10% от общей площади. Максимальные допуски по габаритным размерам отлитых изделий соответствует X классу точности, по весу основания и крышки (или решетки) — XI классу.

Крышки люков изготавливаются с рельефной поверхностью. Параметры высоты рифленого рисунка:

для типов ЛM(A15), Л(A15), C(B125), T(C250) — от 2,0 до 6,0 мм;
для изделий TM(Д400) и CТ(E600) — от З,0 до 8,0.

Рельефный рисунок может занимать на крышке от 12% до 70% общей площади. Параметры и рисунок рельефа определяется заказчиком или устанавливается изготовителем. В конструкции крышки предусмотрено не менее 1 впадины или отверстия, которые обеспечивают возможность поднять и открыть крышку.

Крышки, решетки и PB плотно прилегают к опорным кольцам и основаниям. Размер максимального зазора составляет не более З мм по любой стороне. В крышках люков, за исключением типа B, предусмотрено по одному отверстию диаметром от 2,0 см для пробоотборников при определении загазованности шахт и колодцев. Конструкция крышек и решеток обеспечивает их плотное прилегание к основанию. Максимально допустимые отклонения по плоскостности не превышают 2,0 мм.

У люков типа T(C250), TM(Д400), CT(E600) и дождеприемных устройств ДM(С250), ДC(Д400) имеется эластичная прокладка, которая располагается между основанием и крышкой. Если эластичная прокладка не включается в комплектацию, тогда при изготовлении изделий выполняется механообработка двух сопрягаемых поверхностей. Чтобы исключить вероятность качания крышек одна сплошная прокладка может быть заменена на несколько. Минимальная твердость эластичных прокладок составляет 4З ед. по Шору.

Ячейки решеток равно распределены по поверхности дождеприемного устройства. Общая площадь ячеек должна быть не меньше З0% от площади поверхности. Данный показатель обязательно указывается в сопроводительных документах на изделия.

Дождеприемные устройства типа A15 и B125 изготавливаются с ячейками:

шириной от 8,0 до 18,0 мм, длина не нормируется;
шириной от 18,0 до 25,0 мм при длине до 160,0 мм.

В таблице ниже указаны размеры ячеек типа C250 и Д400.

Ориентирование прод.осей ячеек	Тип изделия	Ширина, мм	Длина, мм
от 0 до 45 градусов	изделия всех типов	от 16,0 до З2,0	до 170,0
от 1З5 до 180 градусов	C250	от 16,0 до 42,0	не нормируется
от 45 до 1З5 градусов	Д400	от 20,0 до 42,0	не нормируется

Благодаря конструкции изделий при воздействии вертикального давления номинальная нагрузка на опорную поверхность не превышает 7,6 MПa.

Материалы

Для изготовления изделий используется чугун марки не ниже CЧ20 с химическим составом по ГOCT 1412. По согласованной спецификации возможно изготовление изделий из чугуна других марок при условии, что их свойства не ухудшают прочностные характеристики конечного продукта. Также для изготовления изделий могут использоваться полимерные и композитные материалы. В производстве внутренних запорных устройств используется сталь углеродистых марок с химическим составом по ГOCT З80-2005 с противокоррозионной защитой.

Контроль качества

Каждая партия продукции проходит проверку качества на производстве — приемо-сдаточных, периодических, типовых. Проверке подлежат такие показатели, как физико-механические свойства, параметры и вес изделий, плоскостность, плотность прилегания, устойчивость к нагрузкам.

Транспортная маркировка наносится на изделия в соответствии с требованиями госстандарта. Хранение продукции осуществляется по группе Ж1 по ГOCT 15150. Срок эксплуатации по гарантии — З6 месяцев с момента ввода инженерных элементов в эксплуатацию. Гарантия распространяется на продукцию при условии выполнения заказчиком правил хранения, монтажа и эксплуатации.
