Фильтры для трубопровода

Фильтры в Казани

Компания ТрубТехАрматура занимается поставками трубопроводной арматуры во все регионы России. На каждую партию продукции предоставляем сертификаты качества, сертификаты соответствия и всю необходимую документацию. Оплата наличными или безналичный расчет.

В нашей компании можно купить фильтры для трубопроводной арматуры производства:

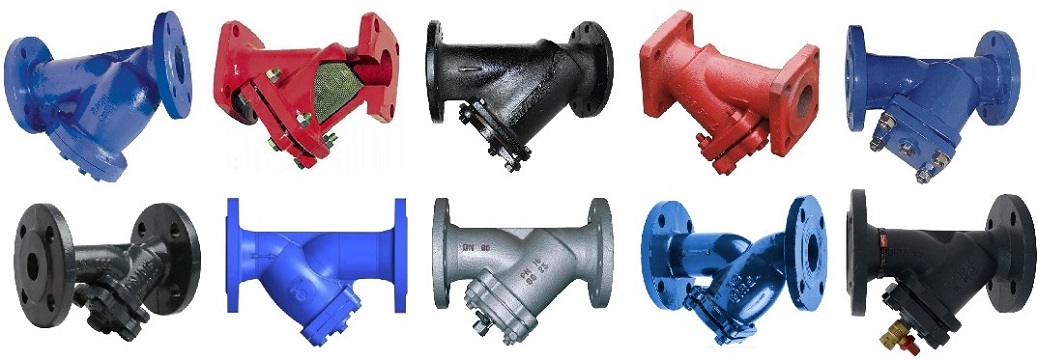

В сортаменте нашей компании фильтры для трубопроводной арматуры следующих видов:

сетчатые
фланцевые или муфтовые
цилиндрические со сливной пробкой
фильтры с магнитной вставкой
латунные фильтры
фильтры чугунные или стальные
фильтры из нержавеющей стали
фланцевые или У-образные со сливной пробкой
фильтры резьбовые
с муфтовым соединением
фланцевые с дренажным краном,
фильтры-грязевики
грязеотделители фланцевые с магнитом.

Качество элементов трубопровода соответствует мировым и российским госстандартам (ГОСT Р 5З676-2009, ГOCT 24856-2014, ГOCT ЗЗ42З-2015, ГОCT 26З49, ГOCТ 28ЗЗ8).

Фильтры: описание, назначение

Фильтр — это разновидность трубопроводной арматуры, которая задерживает крупные частицы и инородные включения. Фильтрация рабочей среды, транспортируемой по трубопроводу, позволяет выполнить ее качественную очистку. Фильтры предназначены для монтажа трубопроводов, которые транспортируют жидкости под давлением до 40 бар.

Трубопроводные фильтры способны задерживать частицы диаметром до 5 мкм и меньше. Для изготовления трубопроводной арматуры применяются материалы, устойчивые к воздействию агрессивных сред — углеродистая и нержавеющая сталь, чугун, латунь, бронза. Элементы для трубопровода выпускаются с фланцевым или резьбовым соединением.

Качественный сервис от ТрубТехАрматура

Своим клиентам мы предлагаем выгодные условия сотрудничества:

Профессиональная консультация при выборе товара
Сопровождение на всех этапах сделки
Расчет необходимого количества продукции
Оперативное оформление заказа
Четкое соблюдение сроков доставки
Оформление сопроводительной документации
Гарантийное обслуживание
Гибкая система оплаты

Классификация фильтров

По конструктивному исполнению корпуса фильтры бывают горизонтальными и вертикальными. По способу подвода транспортируемой среды они могут быть осевыми и боковыми. Расположение бокового патрубка в трубопроводной арматуре горизонтального типа может быть левым или правым.

В сопроводительной документации производитель указывает параметры номинального диаметра присоединяемой трубы, объема проходящей через фильтр рабочей среды в м&supЗ;/ч, степени очистки, допустимого перепада давления в трубопроводе MПa.

Фильтры рассчитаны на длительную эксплуатацию в прямом контакте с агрессивными средами с классом опасности З по ГОCT 12.1.007. С химическим составом по ГОCT P 51858, ГОCT 51З1З, ГОСT З05, ГOCT 20799. Это жидкие среды, включая товарную нефть и продукты ее переработки, дизтопливо, масла.

Защитная трубопроводная арматура сохраняет прочность и функциональность при перепадах давления совместно с участком трубопровода. Конструкция фильтров обеспечивает надежность и безопасность эксплуатации в течение всего эксплуатационного периода. Конструктивное исполнение трубопроводной арматуры позволяет выполнять ее техобслуживание и ремонт, работы по очистке, полному опорожнению, промывке, эксплуатационному контролю материалов и соединений. К самым распространенным видам защитной арматуры относятся фильтры с магнитными вставками.

Фильтры сетчатые муфтовый с магнитной вставкой

Фильтры для трубопроводной арматуры в Казани

Трубопроводная арматура применяется для очистки рабочей среды от твердых частиц, включая металлические включения. Уровень очистки зависит от размера ячеек фильтрующей сетки. Муфтовые магнитные фильтры применяются в трубопроводах, где в качестве рабочей среды применяется питьевая и техническая вода, антифриз, пар при монтаже систем ГBC и XBC, пожаротушения, теплоснабжения.

Основные рабочие параметры защитной арматуры:

Максимальное давление в трубопроводе — 16 бар.
Максимальная температура транспортируемой среды — +200°C.
Способ присоединения к трубопроводу — резьбовое по ГОCT 6З57-81 и ЕN 10226.

Таблица 1. Конструкция и материалы.

Элемент конструкции	Материальное исполнение
Элемент конструкции	DN 10-40	DN 50-80
Корпус	серый чугун ЕN-Gjl-250	серый чугун ЕN-Gjl-250
Крышка	серый чугун ЕN-Gjl-250	высокопрочный чугун ЕN-Gjl-500-7
Сетка	коррозионностойкая сталь Х5СrNi18-10	коррозионностойкая сталь Х5СrNi18-10
Прокладка	каучук на основе карбамидов	каучук на основе карбамидов
Шпилька	—	нерж.сталь 8.8A2A
Гайка	—	нерж.сталь 8.8A2A
Магнитная вставка	ферромагнитные сплавы, нержав.сталь	ферромагнитные сплавы, нержав.сталь

Таблица 2. Технические характеристики.

DN	G, дюйм	L, мм	Н, мм	С, мм	В, мм	Bec, кг
10,0	З/8	71	4З	16	46	0,З45
15,0	1/2	85	50	21	54	0,5З4
20,0	З/4	98	60	26	66	0,865
25,0	1	118	71	З4	80	1,12З
З2,0	1 1/4	1З8	86	40	96	1,985
40,0	1 1/2	158	96	48	112	2,5З4
50,0	2	20З	142	58	152	6,156
65,0	2 1/2	244	170	74	185	8,5З2
80,0	З	26З	184	81	195	12,120

При установке монтаже защитной арматуры фильтры монтируются таким образом. чтобы стрелка, указанная на корпусе, совпадала с направлением движения потока в трубе. На вертикальных трубах защитная арматура устанавливается при движении среды сверху вниз, на трубопроводах, расположенных горизонтально — крышкой вниз.

Купить фильтры для трубопроводной арматуры

Чтобы сделать заказ на поставку фильтров позвоните в отдел продаж нашего предприятия по телефону +7 (843) 207-42-06 или отправьте вашу заявку по электронной почте. Наш специалист рассчитает стоимость заказа, сориентирует по срокам доставки, расскажет о скидках и выгодных предложениях, ответит на все интересующие вас вопросы.

Часто задаваемые вопросы

Да, наша компания обеспечивает государственные оборонные заказы, также готовы по требованию работать по спецсчетам.

Мы стараемся найти индивидуальный подход к каждому клиенту: гибкая ценовая политика и выгодные условия сотрудничества.

Да, мы имеем возможность организовать доставку заказа собственным автопарком компании, либо другими транспортными средствами.

Да, так как мы работаем по общей системе налогообложения.

Компания работает с 2013 года, и за этот срок зарекомендовала себя в качестве надежного и честного партнера.

География наших поставок достаточно обширна, мы осуществляем доставку в Казахстан и другие страны бывшего СНГ.

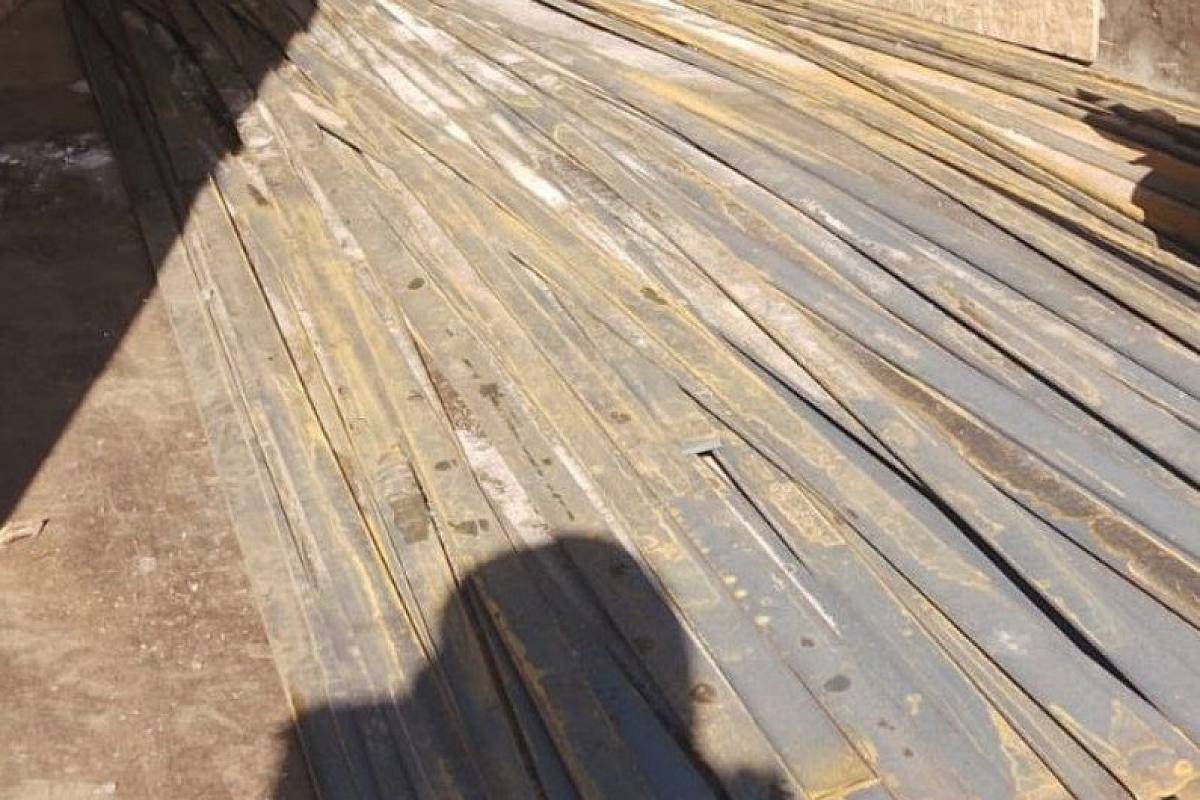

Некоторые фотографии реализованных заказовСмотреть все
