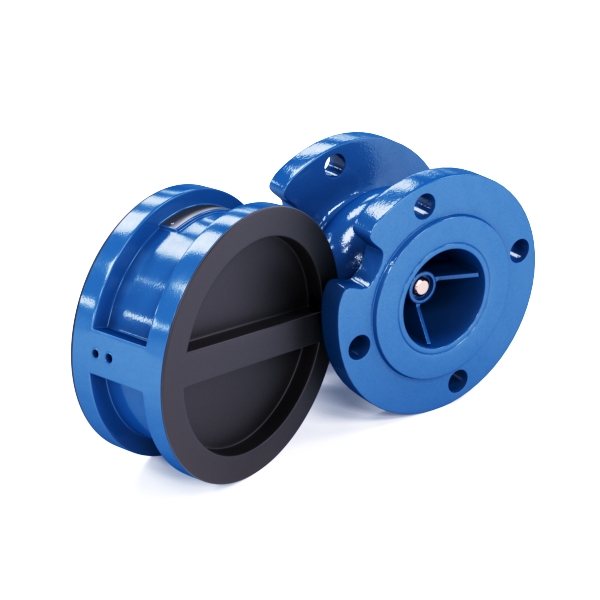

Известный английский бренд CF Valve известен в Европе, как производитель трубопроводной арматуры самого высокого качества. Компания «ТрубТехАрматура» предлагает в продаже два типа обратных клапанов этого изготовителя – CV10W и CV41F.

Основные технические и эксплуатационные характеристики представленной арматуры Valve приводятся в таблице.

Модель	Рабочее давление, бар	Диаметры, мм	Тип запорного органа	Тип соединения с трубопроводом	Материал корпуса	Рабочая среда
CV10W	16	50-150	двух-створчатый	межфланцевое	Чугун TN-GJL-250	холодная и горячая вода, пар, воздух, гликолевые растворы
CV41F	16	50-200	пружинный	фланец на корпусе	Чугун GG25	холодная и горячая вода, пар, воздух, гликолевые растворы

Предлагаемые в продаже обратные клапана Valve принципиально отличаются по своей конструкции запорного устройства и способа его закрытия.

Модель клапан CV10W Valve

Запорный орган этого клапана состоит из двух половинок круглого диска закрепленный подвижно на вертикально расположенном штоке. При движении потока по трубопроводу в нужном направлении оба запорных элемента проворачиваются вокруг штока и открывают рабочий проход. При перемене направления движения жидкости детали возвращаются в исходное положение и перекрывают трубопровод. Установка возможна на горизонтальных трубопроводах и вертикальных участках при движении среды снизу вверх.

Модель клапан CV41F Valve

В этом клапане запорный элемент выполнен в форме круглого диска, установленного на металлический шток, расположенный по продольной оси трубопровода. Сразу над диском установлена пружина из нержавеющей стали. Давление при движении рабочей среды должно быть больше возвратного усилия пружины. Допускается установка в любом пространственном положении. Товар отличается высокой степенью надежности, но недостатком конструкции является повышенное гидравлическое сопротивление элемента.

Клапан электромагнитный Valve - область применения

Назначение обратных клапанов заключается в обеспечении движения рабочей среды в одном направлении, а так же автоматической защиты оборудования при гидравлических ударах и резком снижении давления.

Клапана обратные предохранительные и магнитные устанавливают:

На линиях заполнения баков, резервуаров и емкостей;
В обвязке насосных групп при параллельной установке насосов;
На технологических линиях подачи рабочих и охлаждающих жидкостей;
На повысительных трубопроводах систем пожаротушения;
На накопительных баках в канализационных насосных станциях.

При выборе клапана необходимо предусмотреть дополнительный запас прочности в размере 25% от рабочих параметров, на случай резкого повышения давления при аварийной ситуации.

Цена на клапан обратный Valve зависит от Pn и Ру

Заказать обратные клапаны серии CF Valve можно прямо на нашем сайте. Для этого выберите характеристики необходимой арматуры на панели фильтра и нажмите кнопку «В корзину», а потом заполните простую форму с указанием ваших реквизитов. Технические консультации, помощь в выборе клапана, уточнение цен и информация о возможных скидках по телефону.

Каждая партия отправленной арматуры сопровождается сертификатом соответствия и техническим паспортом. Обеспечена доставка на указанный заказчиком адрес.
