Затвор – это трубопроводная запорная арматура с функцией регулирования потока рабочей среды. Дисковые поворотные устройства являются наиболее распространенным запорным механизмом. Управление механической частью затвора с помощью электропривода облегчает процесс регулировки. Купить качественные затворы ЛАЗ, с условным диаметром (Ду) от 40 до 600 мм, по цене ниже среднерыночной, предлагает компания ТрубТехАрматура.

Материальное исполнение

В каталоге компании представлены затворы дисковые поворотные ЗПФ ЛАЗ. Маркировка ЗПФ означает – затвор с присоединением в трубопровод между воротниковыми приварными фланцами. Основными деталями изделия являются:

корпус в виде чугунного кольца, покрытого краской на основе эпоксидной смолы;
шток из углеродистой стали, обеспечивающий поворот диска;
диск – чугунный с защитным антикоррозийным покрытием;
уплотнение из эластомера по внутренней поверхности корпуса.

В качестве уплотнения используют два вида материалов: EPDM (ЭПДМ) и Нитрил. Назначение и условия эксплуатации затвора определяются в зависимости от вида эластомера.

Таблица 1. Сравнительные характеристики применяемых уплотнителей

Эксплуатационные характеристики	ЭПДМ	Нитрил
Номинальное давление, Ру, бар	16	16
Класс герметичности по ГОСТ 9549-2005	А	А
Температура рабочей среды (max, кратковременный предел)	до +110°С (130°С)	До +80°С (100°С)
Температура внешней среды в месте эксплуатации	от -20°С до +40°С	от -20°С до +40°С
Применение (рабочая среда)	Вода – питьевая, морская, техническая, пар. Воздух, мало агрессивные растворы	Питьевая вода, нефтепродукты

Ширина уплотнительной манжеты больше ширины кольца. Выступы выполняют функцию прокладки, и обеспечивают герметичность межфланцевых стыков.

Установка и управление

Выбор размера затвора определяет условный размер фланцев на трубопроводе. На наружной поверхности корпуса, симметрично в нижней и верхней части предусмотрены центровые отверстия для межфланцевого соединения. Затвор помещается между параллельно расположенными деталями трубопровода и равномерно зажимается.

Размеры дисковых затворов ЛАЗ в Казани

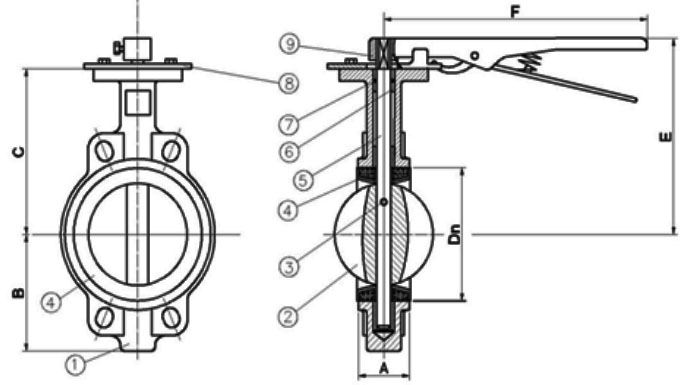

Таблица. Основные размеры дисковых затворов.

DN	A	B	C	E	F
32/40	33	70	122	145	255
50	41	73	128	155	215
65	43	80	133	160	215
80	45	90	158	182	215
100	51	110	170	191	255
125	54	120	182	200	255
150	55	140	215	245	255
200	60	180	225	255	375
250	65	210	270	325	515
300	70	243	300	330	365
350	75	255	350	-	-
400	105	280	370	-	-
500	132	360	455	-	-
600	155	650	650	-	-

Управление затворами дисковыми ЗПФ ЛАЗ осуществляется электроприводом. В зависимости от величины Ду затвора, используют четверть оборотные электроприводы серии ГЗ-ОФ(М) и ГЗ-ОФ(К), с вращающим моментом от 30-600 Н⸰м, в сетях переменного тока, с напряжением 220В (однофазные) и 380В (трехфазные).

При подключении привода можно регулировать положения диска, поворачивая его, с шагом 15°. Затворы данного типа являются неполнопроходными, что при правильной регулировке снижает риски гидравлического удара.
